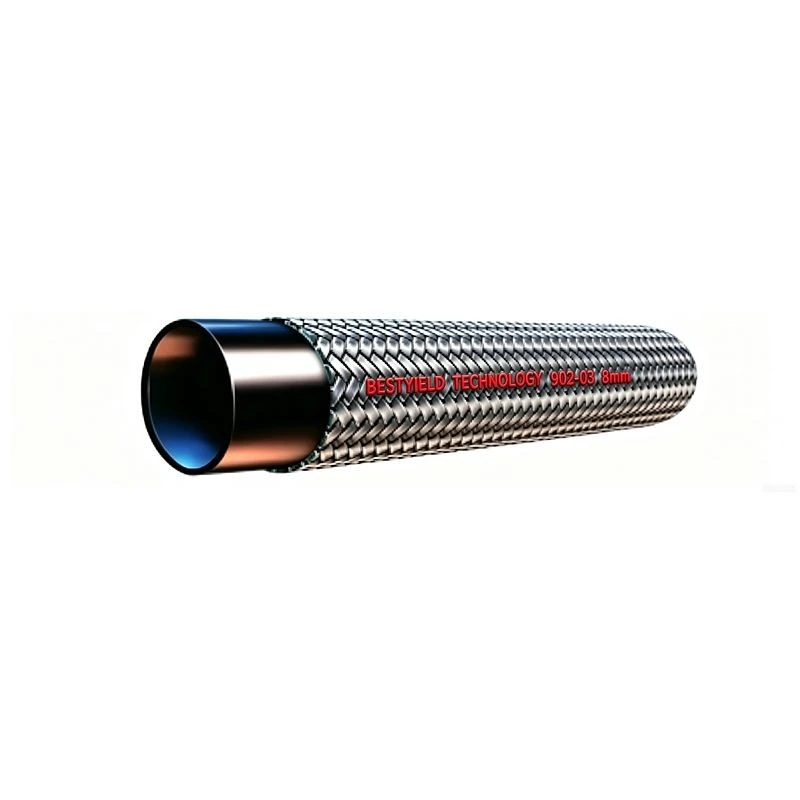

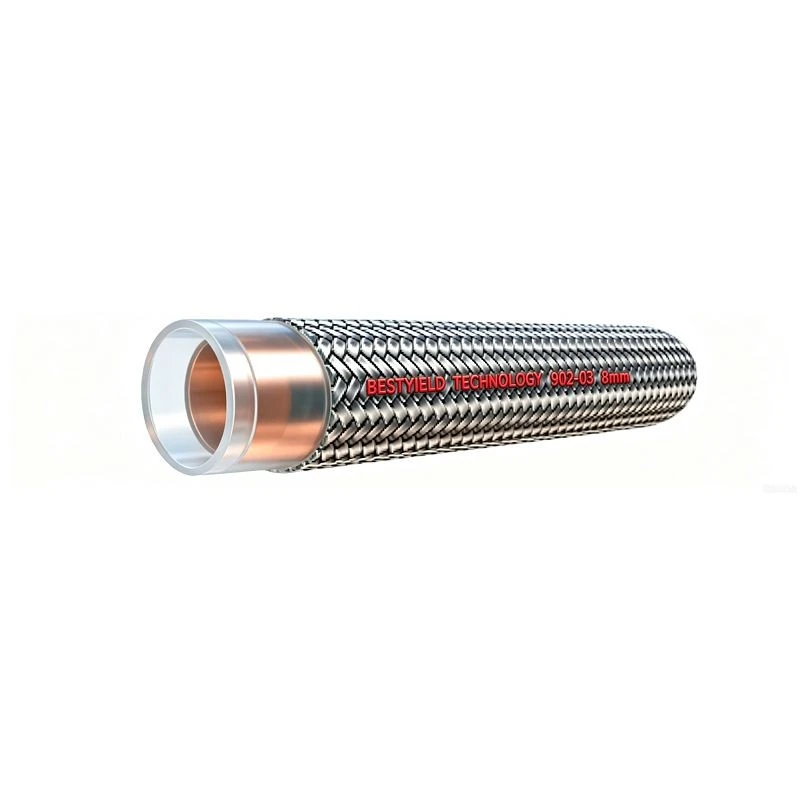

Hladká vonkajšia pletená hadica z PTFE

BESTYIELD Technology (Huizhou) Co., Ltd. je jedným z popredných výrobcov a dodávateľov hladkých vonkajších opletených rúrok ptfe v Číne, tiež podporuje prispôsobené služby. Vitajte vo veľkoobchodnom veľkoobchode s hladkými vonkajšími pletenými hadicami ptfe na sklade tu a získajte cenník z našej továrne. Pre cenovú konzultáciu nás kontaktujte.



Séria PTFE 902 kombinuje bezkonkurenčnú chemickú inertnosť čistého PTFE s mechanickou pevnosťou drôteného opletu z nehrdzavejúcej ocele, čím vytvára platformu pre vysokotlakové hadice- pre najagresívnejšie a na kontamináciu-najcitlivejšie aplikácie. Medzi kľúčové vlastnosti patrí:

• Rúrka:PTFE (Polytetrafluóretylén) - prakticky univerzálna chemická odolnosť s nulovou extrahovateľnosťou pre ultra-čisté dráhy tekutín
• Farba:Prírodné alebo viacfarebné - prírodný PTFE pre čistotu{1}}kritické aplikácie; farebne-kódované možnosti identifikácie systému
• Vonkajší cop:Výplet z polyesteru alebo nehrdzavejúcej ocele - 304/316L z nehrdzavejúcej ocele poskytuje obruč{2}}namáhanie až do pracovného tlaku 5 MPa
• Teplotný rozsah:-150 stupňov až +250 stupňov – najširší rozsah prevádzkových teplôt v našom portfóliu produktov
• Normy zhody:RoHS, REACH - v súlade s európskymi environmentálnymi predpismi
• Hodnotenie odolnosti voči plameňu:HB, V1, V2 - samozhášacie a obmedzené-klasifikácia horenia pre priemyselné prostredia-



Séria 902 kombinuje chemickú inertnosť čistého PTFE s mechanickou pevnosťou drôteného opletu z nehrdzavejúcej ocele, pričom poskytuje pracovný tlak až 5 MPa - rádovo vyšší ako neopletené PTFE hadičky. Mimoriadna chemická odolnosť PTFE pramení z väzby uhlíka-fluóru, jednej z najsilnejších v organickej chémii, ktorá vytvára molekulárny štít, ktorý odpudzuje prakticky všetky reaktívne látky.

Na rozdiel od gumených alebo termoplastických hadíc PTFE nenapučí, nedegraduje ani sa nevylúhuje, keď je vystavený koncentrovaným kyselinám, organickým rozpúšťadlám alebo ultra{0}}čistej vode. Výplet z nehrdzavejúcej ocele (304 alebo 316L na požiadanie) zaisťuje-obmedzenie napätia v obruči pri zachovaní plnej flexibility.

Táto séria je štandardnou voľbou pri výrobe polovodičov a farmaceutickom spracovaní, kde v rovnakom systéme koexistujú obe -tekuté dráhy bez kontaminácie a vysokotlakové{1}}dodávanie chemikálií.

Rúrka z PTFE sa vyrába procesom vytláčania, pri ktorom sa jemný-prášok PTFE vytláča cez matricu s tŕňom a potom sa speká pri 380 stupňoch, aby sa dosiahla úplná molekulárna konsolidácia. Tento proces poskytuje hladký-vývrt rúrky s minimálnou vnútornou pórovitosťou a konzistentnou hrúbkou steny.

Opletenie z nehrdzavejúcej ocele sa aplikuje na PTFE trubicu pomocou kruhového opletacieho stroja s precíznou reguláciou napätia, čím sa dosiahne uhol opletenia 52 ± 2 stupne, ktorý optimalizuje rovnováhu medzi zadržiavaním tlaku a tuhosťou v ohybe. Každý nosič opletu pojme 7-12 drôtov v závislosti od veľkosti hadice, pričom priemer drôtu je starostlivo vybraný tak, aby poskytoval primerané pokrytie bez nadmernej tuhosti.



Pri výrobe polovodičov séria 902 zvláda agresívne mokré-chemické leptanie (zmesi HF, HNO3, H2SO4) pri zvýšených tlakoch v systémoch dodávania chemikálií. PTFE vložka zaisťuje nulovú kovovú kontamináciu, ktorá je kritická pre procesné uzly pod 10 nm.

Farmaceutickí výrobcovia sa spoliehajú na hadice série 902 na prenos WFI (Water for Injection), cirkuláciu chemikálií CIP a prívodné potrubia čistej pary, ktoré musia vydržať sterilizáciu SIP pri 140 stupňoch.

Chemické závody špecifikujú tieto hadice na dávkovacie výtlačné potrubia čerpadiel s katalyzátormi, iniciátormi a zmesami rozpúšťadiel pri tlakoch nad 10 MPa. Opletenie z nehrdzavejúcej ocele tiež poskytuje tienenie EMI pre signálne káble prístrojov v priemyselných prostrediach s vysokou-hlučnosťou.

Okrem týchto primárnych sektorov slúži séria 902 špecializovaným aplikáciám v leteckých palivových systémoch, kde nízky koeficient trenia PTFE minimalizuje pokles tlaku, a v analytických laboratórnych prístrojoch, kde sú extrahovateľné-voľné dráhy tekutín nevyhnutné pre reprodukovateľné výsledky chromatografie. Variant výpletu z nehrdzavejúcej ocele 316L sa špeciálne odporúča pre farmaceutické a potravinárske aplikácie, kde by čistiace prostriedky- obsahujúce chlorid (chlórnan sodný, kyselina peroctová) spôsobili jamkovú koróziu v štandardnom opletení 304.



Časť číslo	ID hadice		Hadica OD		Pracovný tlak		Trhací tlak		MIN. Polomer ohybu
	palec	mm	palec	mm	psi	MPa	psi	MPa	palec	mm
902-01	3/16	4	0.28	7	2755	19.0	8265	57.0	1-9/16	40
902-02	1/4	6	0.35	9	2610	18.0	7830	54.0	2-1/2	63
902-03	5/16	8	0.43	11	2320	16.0	6960	48.0	3-1/16	77
902-04	3/8	10	0.51	13	2030	14.0	6090	42.0	3-9/16	91
902-05	1/2	12	0.59	15	1740	12.0	5220	36.0	4-1/8	105
902-06	9/16	14	0.67	17	1450	10.0	4350	30.0	4-11/16	119
902-07	5/8	16	0.79	20	1160	8.0	3480	24.0	5-1/2	140
902-08	3/4	19	0.91	23	1015	7.0	3045	21.0	6-5/16	161
902-09	1	25	1.18	30	870	6.0	2610	18.0	8-1/4	210



• Poznámky:Veľkosti vnútorného a vonkajšieho priemeru sú prispôsobiteľné.



Výber optimálneho materiálu fluoropolymérovej rúrky vyžaduje vyváženie chemickej odolnosti, teplotnej schopnosti, tlakovej triedy a nákladov. PTFE ponúka najširší rozsah teplôt (-150 stupňov až +250 stupňov) a najvyššiu tlakovú schopnosť v spojení s opletením z nehrdzavejúcej ocele, čo z neho robí prvú voľbu pre všeobecné vysokotlakové chemické služby. Avšak PTFE je nepriehľadný, čo bráni vizuálnej kontrole toku, a jeho vysoká viskozita taveniny robí vytláčanie zložitejším a nákladnejším ako iné fluórpolyméry.

FEP (Fluorinated Ethylene Propylene) poskytuje transparentnosť, ktorá umožňuje vizuálne monitorovanie prietoku tekutiny a detekciu bublín -, čo je významná výhoda v nízkotlakových{1}}laboratórnych a analytických aplikáciách. FEP je však obmedzená na nepretržitú prevádzku 200 stupňov a nižšie menovité tlaky z dôvodu nižšej pevnosti v ťahu. PFA (Perfluoroalkoxy) kombinuje priehľadnosť FEP s 260-stupňovou teplotnou schopnosťou, ktorá sa zhoduje s PTFE alebo ho prevyšuje, ale za cenu prémiového materiálu, ktorá je približne 2-}3× vyššia ako cena PTFE. Odporúčame PTFE pre všeobecnú-vysokotlakovú chemickú prevádzku, FEP pre potreby vizuálneho monitorovania pri nízkom{11}}tlaku, kde teplota nepresahuje 200 stupňov a PFA pre ultra{12}}čisté vysokoteplotné aplikácie, ako sú polovodičové nástroje na mokré spracovanie, kde sa vyžaduje transparentnosť aj 260 stupňová schopnosť.



PTFE je neodmysliteľne -kompatibilný s čistými priestormi vďaka jeho povrchovým vlastnostiam, ktoré nezbavujú -častíc-. Séria 902 spĺňa požiadavky triedy 100 (ISO 5) na čisté priestory pre kontamináciu časticami, vďaka čomu je vhodná na priamu inštaláciu v čistých priestoroch výroby polovodičov. Testovanie extrahovateľných iónov potvrdzuje úrovne pod detekčnými limitmi podľa SEMI F57, polovodičového priemyselného štandardu pre komponenty na manipuláciu s tekutinami s vysokou-čistotou.

Pre farmaceutických zákazníkov si špecifikácie koncového{0}}užívateľa často vyžadujú súlad s normou ASTM D7893 pre -ekvivalentné úrovne čistoty v systémoch s PTFE-. Séria 902 je k dispozícii s montážou hadíc vykonanou v prostredí čistých priestorov ISO 7 na požiadanie, s úplnou dokumentáciou kontroly časticovej a molekulárnej kontaminácie. Ako službu s pridanou hodnotou- ponúkame pred-čistenie 18MΩ deionizovanou vodou s následným sušením dusíkom, overené analýzou celkového organického uhlíka (TOC) pod 50 ppb. Každá zmontovaná hadica{13}}pre čisté priestory je zabalená do dvojitého{14}}vrecúška v{15}}kvalitnom polyetyléne pre čisté priestory a dodáva sa s certifikátom o zhode, ktorý dokumentuje protokol čistenia a výsledky testov.
